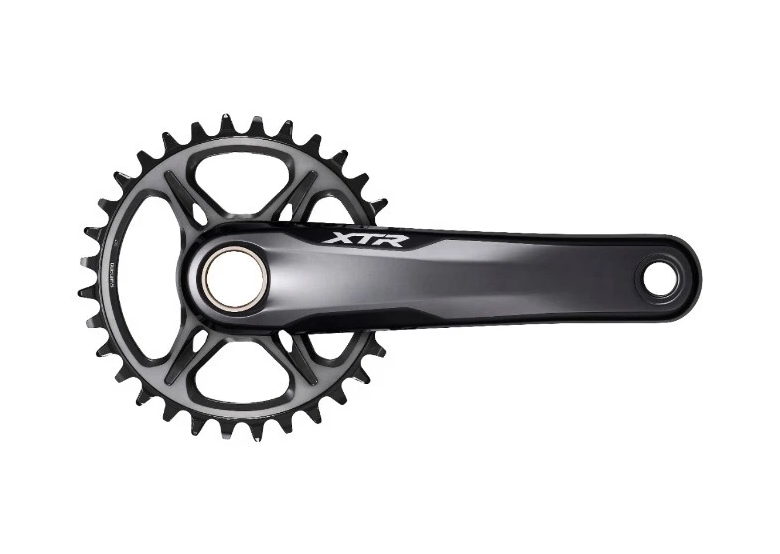

Mechanizm korbowy SHIMANO XTR FC-M9120

Shimano XTR FC-M9120 to mechanizm korbowy, który zapewnia najwyższą skuteczność przełożenia siły na zawodach MTB. Wyprofilowane zęby zapewniają bardzo płynną jazdę, co przydaje się zwłaszcza na podjazdach i ogranicza zużycie łańcucha. W modelu zastosowano bezpośrednie mocowanie tarczy jedną nakrętką na ramieniu korby. Dzięki temu komponent zyskał sztywność i niską masę. Jednorzędowa wersja mechanizmu może być łatwo zmieniona na dwurzędową, w której wewnętrzna tarcza jest mocowana do zewnętrznej zębatki za pomocą śrub. W konstrukcji zastosowano technologię Hollowtech II, czyli gwarancję integracji osi suportu z prawą korbą – przekłada się to na sztywność, niską masę i skuteczność przełożenia siły. Wersja jednorzędowa mechanizmu występuje bez tarczy.

Najważniejsze informacje:

• Przeznaczenie: MTB (XC, trail, enduro)

• Materiał: aluminium

• Przeznaczone kasety: 12-rzędowej (wersja 1-rzędowa korby) lub 11 i 12-rzędowej (wersja 2-rzędowa)

• Długość ramion: 175 mm

• Kompatybilny łańcuch: CN-M9100

• Kompatybilne wkłady suportu: SM-BB94-41A, SM-BB93

• 4 ramiona

• P.C.D: bezpośrednie

• Q-factor: 168 mm

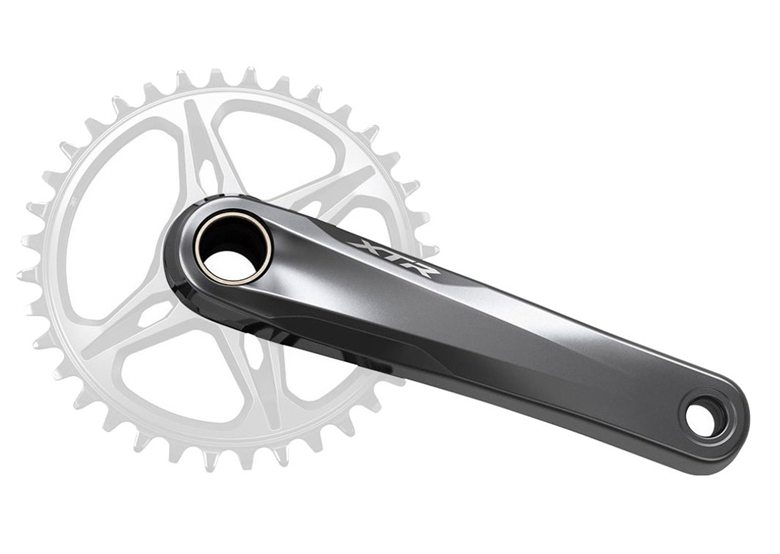

• Wersja jednorzędowa występuje bez tarczy

• Masa: ok. 534-550 g (wersja jednorzędowa, w zależności od dodanej tarczy – brak w zestawie), 616 g (wersja dwurzędowa)

Technologie:

• Dynamic Chain Engagement+


Profil zębów został zaprojektowany specjalnie do XC, enduro i trailu. Dzięki temu łańcuch jest lepiej trzymany na tarczach mechanizmu, co przekłada się na niezwykle płynne pedałowanie w nierównym terenie. Dodatkową zaletą jest większa wytrzymałość łańcucha – mniej ściera się na każdym przełożeniu.

• Hollowtech II


Technologia Hollowtech II pozytywnie wpływa na sztywność mechanizmu korbowego, co przydaje się, nie tylko na dłuższych dystansach. Oś suportu jest w tym systemie zintegrowana z prawą korbą, dzięki czemu ogranicza się masę i zapewnia wysoką efektywność przenoszenia siły na napęd. Zewnętrzne łożyska suportu poprawiają stabilność i wpływają na lepsze rozłożenie masy.
